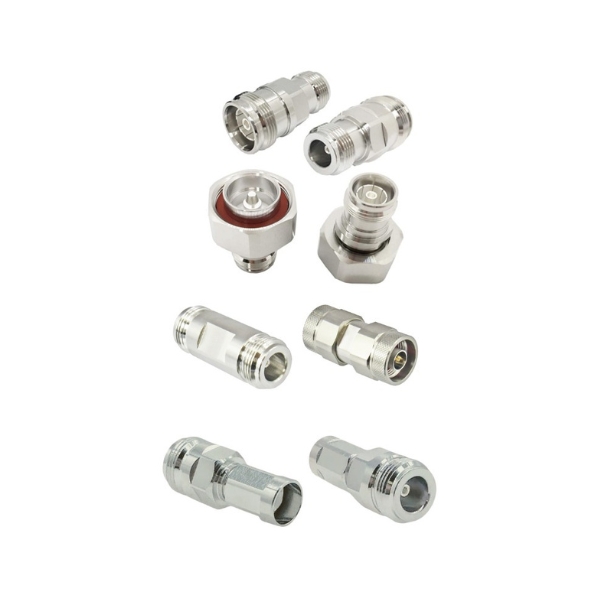

Os conectores adaptadores coaxiais aqui apresentados têm impedância nominal característica de 50 ou 75 ohms e são fabricados de acordo com normas internacionais, sendo utilizados em uma variedade de aplicações, dentre elas incluem: antenas, estações rádio-base, telecomunicações por satélite e terrestre e outras aplicações de média e alta potência, disponíveis nas seguintes versões:
Série STD5, de Uso Geral, tipos: DIN-7/16, N, BNC, TNC, SMA, UHF, UHF-MINI (Motorola), F
Fabricados de acordo com as normas IEC 169-4, MIL-C 39012B e DIN 47223, os adaptadores coaxiais da série STD5 são de uso geral, operando na faixa de frequência de DC até 5 GHz, dependendo do conector.
Série STD6, tipos: N, DIN, 4.3/10
Fabricados de acordo com a norma DIN 47223, operando na faixa de frequência de DC até 6 GHz, são adaptadores que apresentam excelente precisão mecânica, repetitividade e estabilidade, suportam interconexões frequentes, indicados para medições com Site Master®, Network Analyzer, etc.
Série SS6, tipos: N, DIN-7/16, corpo em aço inox
Fabricados de acordo com a norma MIL-STD348A, os adaptadores coaxiais de precisão da série SS6 são produzidos em aço inoxidável, garantindo assim maior durabilidade e estabilidade nas conexões, especialmente para uso em laboratório com instrumentos de medição, abrangendo a faixa de frequência de DC até 6 GHz, também indicados para medições com Site Master®, Network Analyzer, etc.
Série SS18 de precisão, corpo em aço inox, tipos: N, SMA, BNC, TNC, f, 3.5mm, 2.9mm (K), 2.4mm, 1.85mm, APC-7mm.
Fabricados de acordo com a norma MIL-STD348A, os adaptadores coaxiais de precisão da série SS18 são conectores produzidos em aço inoxidável, garantindo assim maior durabilidade e estabilidade nas conexões, especialmente para uso em laboratório com instrumentos de medição, abrangendo a faixa de frequência de DC até 65 GHz, dependendo do conector.
Aplicação
Os conectores são classificados de acordo com a interface, representada por letras, conforme tabela a seguir:
Código | Tipo |
| Código | Tipo | Código | Tipo | |
A | N Macho | J | F Fêmea |
| S | 2.9mm(K®) Fêmea | |
B | N Fêmea | K | TNC Macho |
| T | 2.4 mm Macho | |
| C | BNC Macho | L | TNC Fêmea |
| U | 2.4 mm Fêmea | |
| D | BNC Fêmea | M | UHF Macho |
| V | 1.85 mm Macho | |
| E | SMA Macho | N | UHF Fêmea | W | 1.85 mm Fêmea | ||
| F | SMA fêmea | O | APC-7 - 7 mm | X | 4.3/10 Macho | ||
| G | DIN-7/16 Macho | P | APC-3.5 mm Macho | Y | 4.3/10 Fêmea | ||
| H | DIN-7/16 Fêmea | Q | APC-3.5 mm Fêmea | Z1 | UHF-Mini Macho | ||
| I | F Macho | R | 2.9mm(K®) Macho | Z2 | UHF-Mini Fêmea |
